Festool Kopierring zur präzisen Schablonenführung an Festool Oberfräsen
- Kopierring zum sicheren Abtasten von Frässchablonen an Festool Oberfräsen
- Verfügbar in zahlreichen Ring-Durchmessern für die Modellreihen OF 1010, OF 1400 und OF 2200
- Metrische und zöllige Varianten zur passgenauen Auswahl je nach Fräser-Durchmesser
- Spezielle Varianten für das Festool Verbindungssystem VS 600 (Fingerzinken und Schwalbenschwanz)
- Werkzeuglos einsetzbar und selbstzentrierend an OF 1400 und OF 2200, Schraubbefestigung an OF 900/1000/1010
Produktbeschreibung

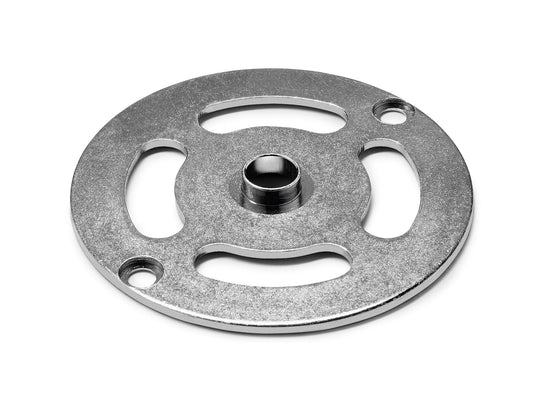

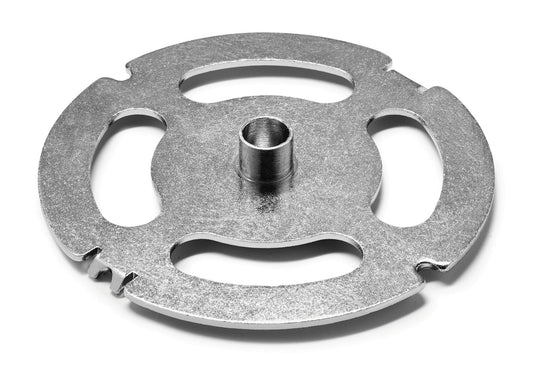

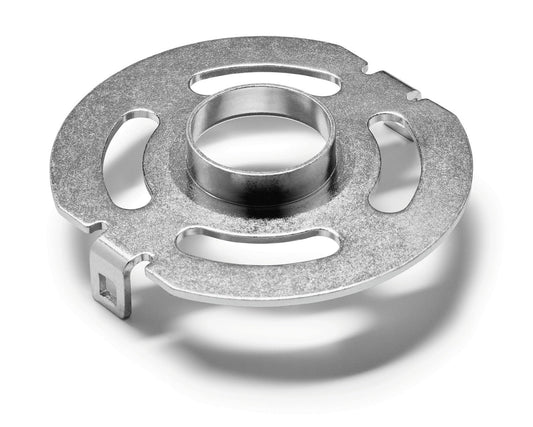

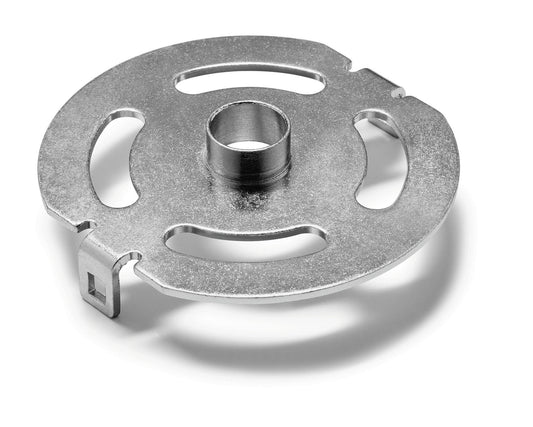

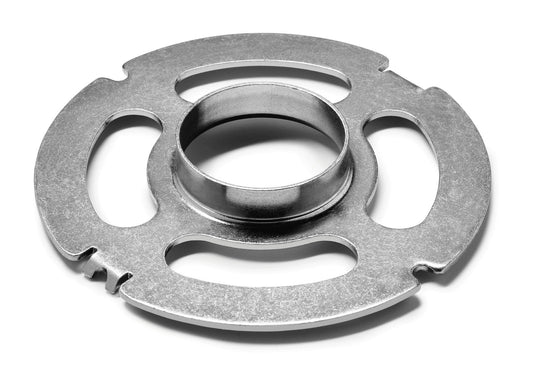

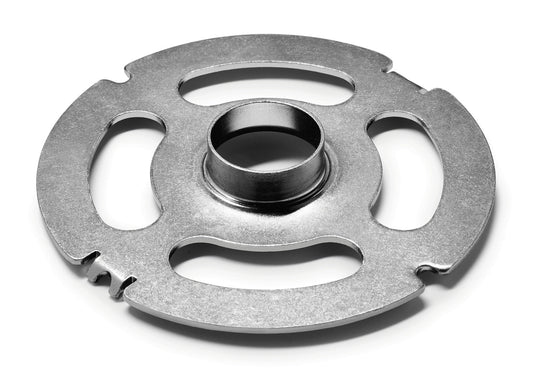

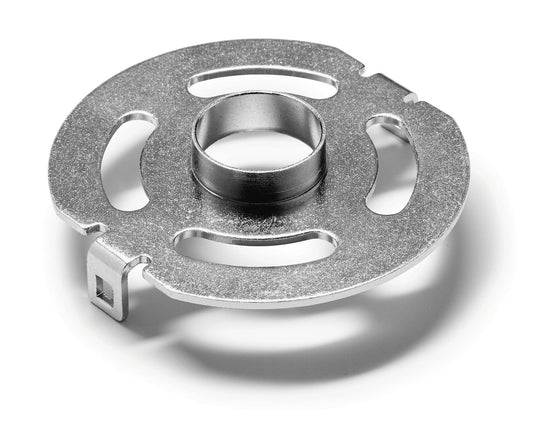

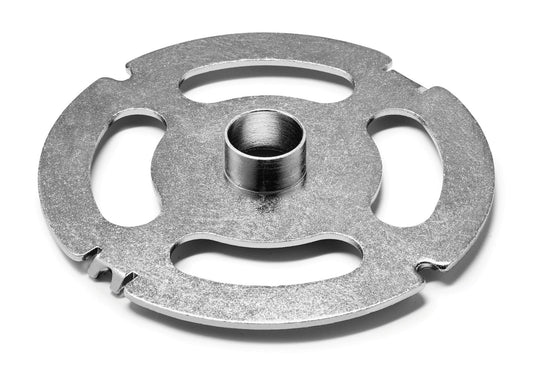

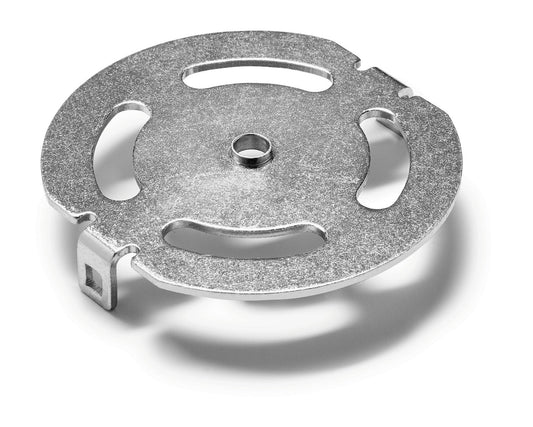

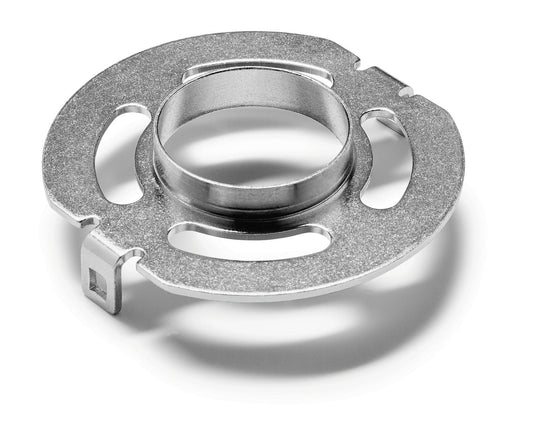

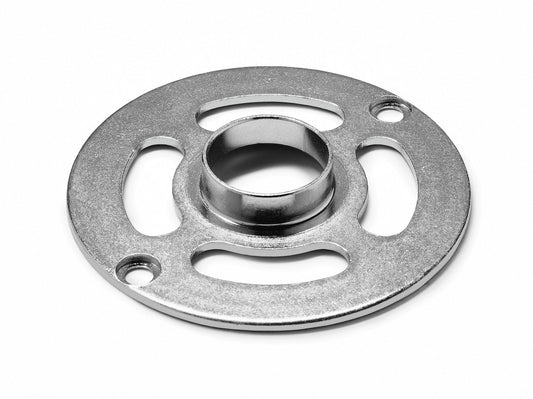

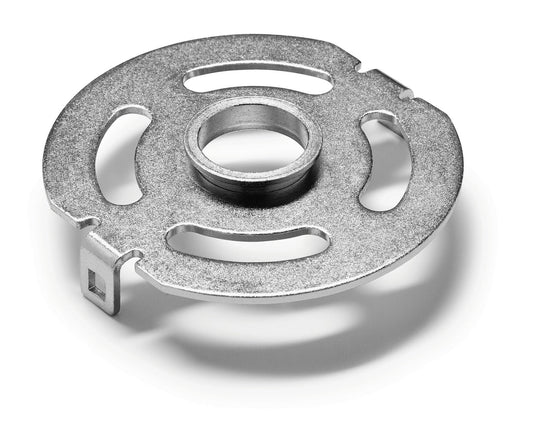

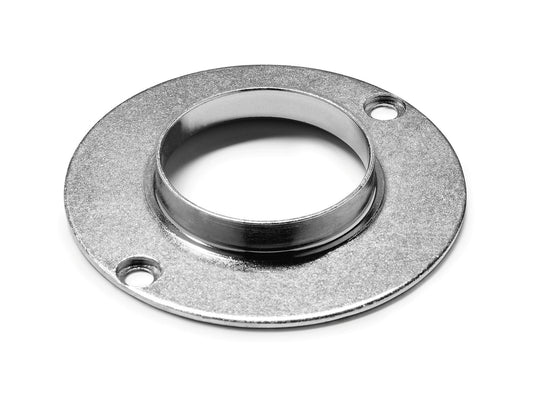

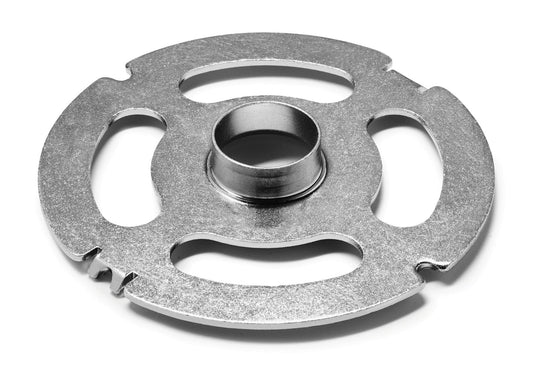

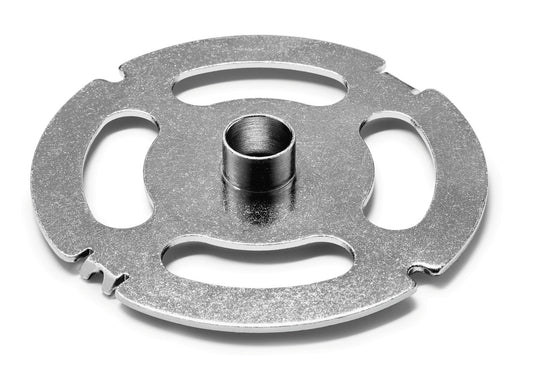

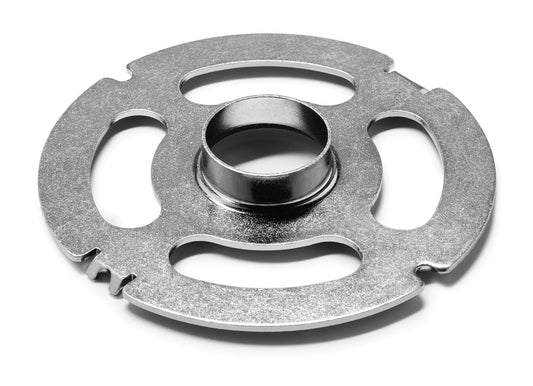

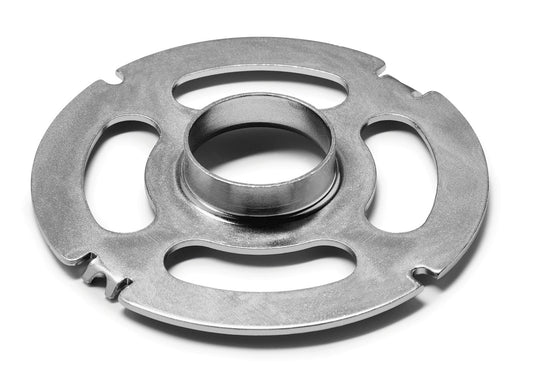

Der Festool Kopierring dient als Führungselement an der Festool Oberfräse und tastet beim Schablonenfräsen die Kontur der Vorlage ab. So lassen sich identische Werkstücke, Ausschnitte und Verbindungen wiederholgenau anfertigen, unabhängig von der Form der Schablone. Das Sortiment umfasst eine breite Auswahl an Ring-Durchmessern, sodass für nahezu jeden Fräser ein passender Kopierring zur Verfügung steht.

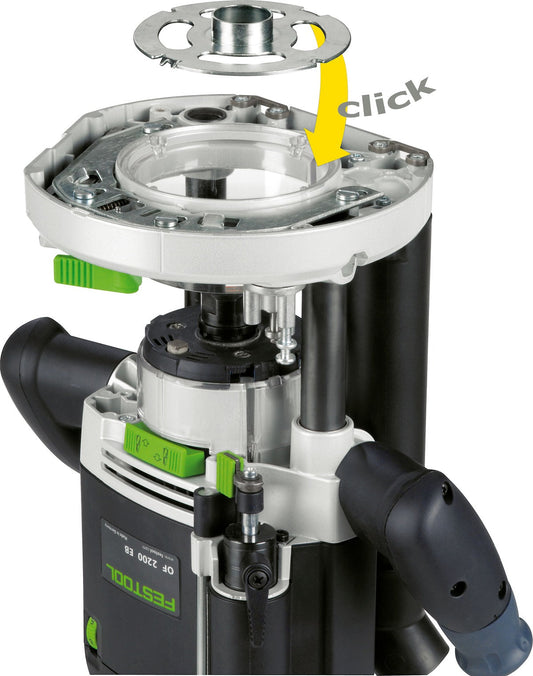

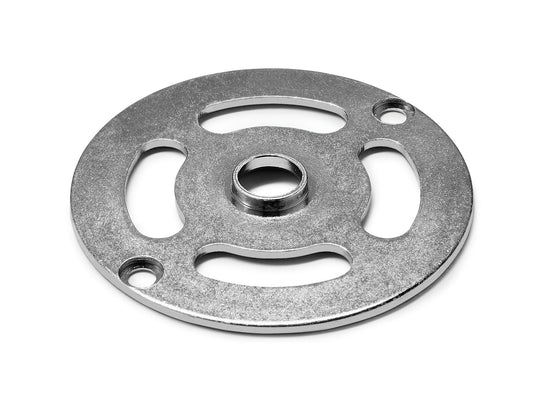

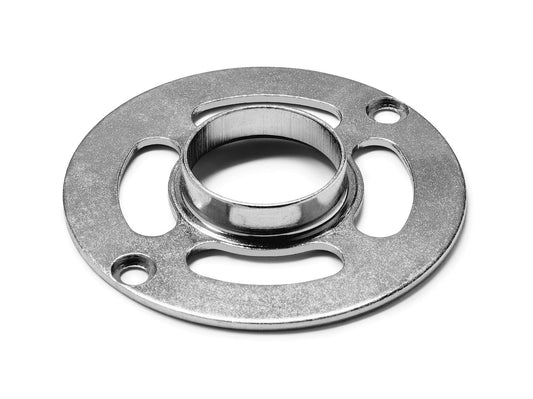

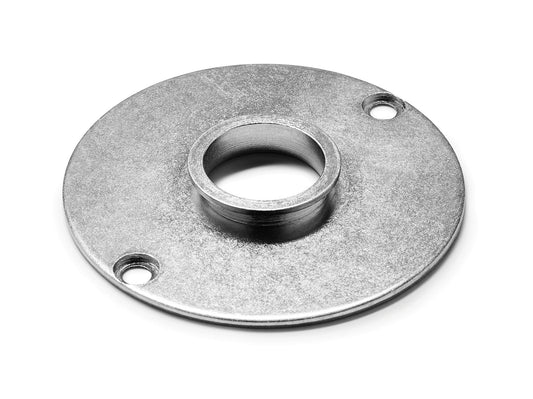

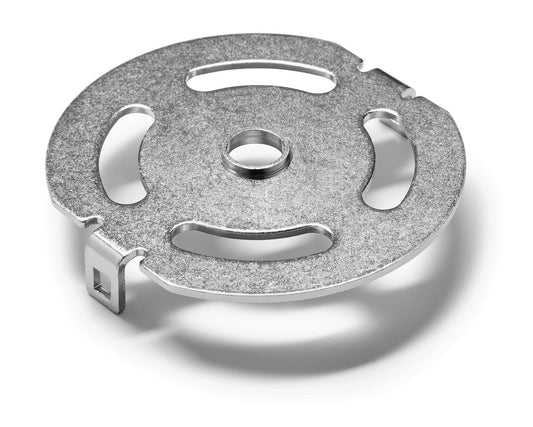

Je nach Maschinenreihe unterscheidet sich die Aufnahme: An den Oberfräsen OF 900, OF 1000, OF 1010 und OF 1010 R erfolgt die Montage über eine Schraubbefestigung, der zugehörige Zentrierdorn (492187) ermöglicht eine exakte Ausrichtung. An den Oberfräsen OF 1400 und OF 2200 wird der Kopierring werkzeuglos eingesetzt und ist durch die konische Aufnahme selbstzentrierend.
Für das Festool Verbindungssystem VS 600 stehen spezielle Kopierringe bereit, die exakt auf die Schablonen für Fingerzinken (FZ 6, FZ 10), halbverdeckte Schwalbenschwanzverbindungen (SZ 14, SZ 20) und offene Schwalbenschwanzverbindungen (SZO 14, SZO 20) abgestimmt sind. Daneben gibt es Universal-Kopierringe für freies Schablonenfräsen sowie Sondervarianten wie den extralangen Sicherheits-Kopierring KR-D 30,0/21,5 für den Einsatz langer Wendeplattenfräser an der OF 2200.
Technische Daten
| Produkttyp | Zubehör für Festool Oberfräsen |
|---|---|
| Verwendung | Schablonenfräsen, Verbindungssystem VS 600 |
| Kompatible Maschinen | OF 900, OF 1000, OF 1010, OF 1010 R, KF, OF 1400, OF 2200 |
| Montage OF 900/1000/1010 | Schraubbefestigung mit Zentrierdorn 492187 |
| Montage OF 1400/2200 | werkzeuglos, selbstzentrierend durch konische Aufnahme |
| Verfügbare Ring-Durchmesser metrisch | 8,5 bis 40 mm |
| Verfügbare Ring-Durchmesser zöllig | 3/8", 1/2", 5/8", 3/4", 1" sowie 12,7 / 19,05 / 25,4 / 34,93 mm |
| Packungsinhalt | 1 Stück |
Verfügbare Ausführungen im Überblick
| Ring-Ø | Oberfräse | Verwendung | Außen-Ø D | Innen-Ø d | Art.-Nr. |
|---|---|---|---|---|---|

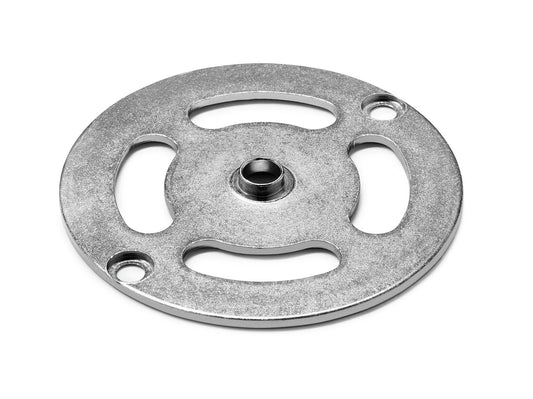

| 8,5 mm | OF 1010 | VS 600 (SZO 14, FZ 6) | 8,50 mm | 490772 | |

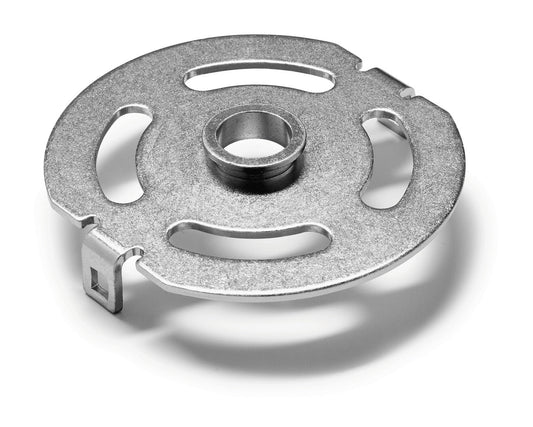

| 8,5 mm | OF 1400 | VS 600 (SZO 14, FZ 6) | 8,50 mm | 6,50 mm | 492179 |
| 10,8 mm | OF 1010 | VS 600 (Schablonenfräsen) | 10,80 mm | 7,80 mm | 486029 |
| 12,7 mm | OF 2200 | Universal, Zoll-Größe | 12,70 mm | 10,00 mm | 495339 |
| 13,8 mm | OF 1010 | VS 600 (SZO 20, FZ 10, DS 32) | 13,80 mm | 10,80 mm | 484176 |
| 13,8 mm | OF 1400 | VS 600 (SZO 20, FZ 10) | 13,80 mm | 10,80 mm | 492180 |

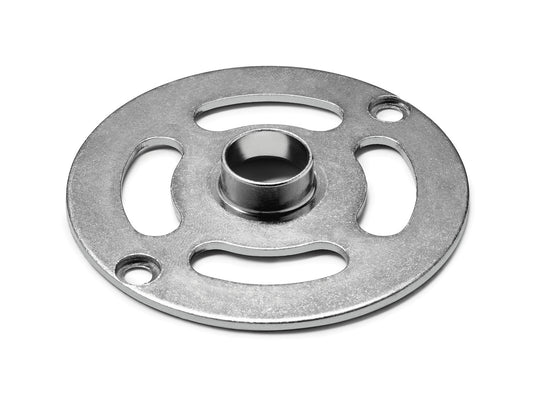

| 17 mm | OF 1010 | Universal | 17,00 mm | 14,00 mm | 486030 |

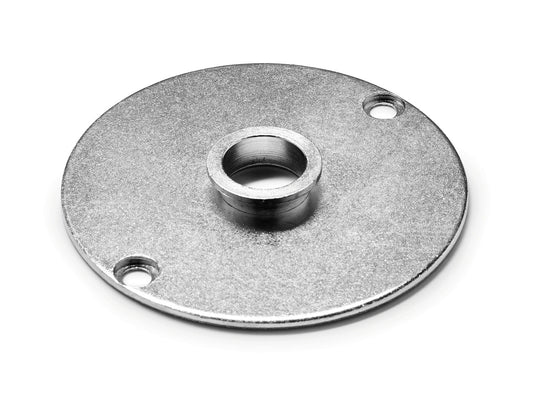

| 17 mm | OF 1010 | VS 600 (SZ 14, SZO 14) | 17,00 mm | 490770 | |
| 17,0 mm | OF 1400 | Universal | 17,00 mm | 14,00 mm | 493315 |
| 17,0 mm | OF 1400 | VS 600 (SZ 14, SZO 14) | 17,00 mm | 14,00 mm | 492181 |
| 17,0 mm | OF 2200 | Universal | 17,00 mm | 15,00 mm | 494622 |
| 19,05 mm | OF 2200 | Universal, Zoll-Größe | 19,05 mm | 17,00 mm | 495340 |
| 24 mm | OF 1010 | Universal | 24,00 mm | 21,00 mm | 486031 |
| 24 mm | OF 1010 | VS 600 (SZ 20, SZO 20) | 24,00 mm | 490771 | |

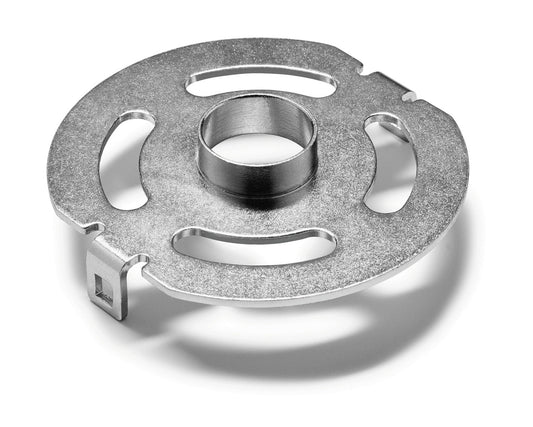

| 24,0 mm | OF 1400 | Universal | 24,00 mm | 21,00 mm | 492183 |
| 24,0 mm | OF 1400 | VS 600 (SZ 20, SZO 20) | 24,00 mm | 21,00 mm | 492182 |

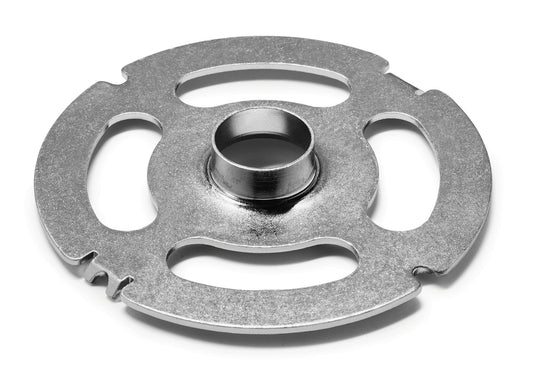

| 24,0 mm | OF 2200 | Universal | 24,00 mm | 22,00 mm | 494623 |
| 25,4 mm | OF 2200 | Universal, Zoll-Größe | 25,40 mm | 23,00 mm | 495341 |

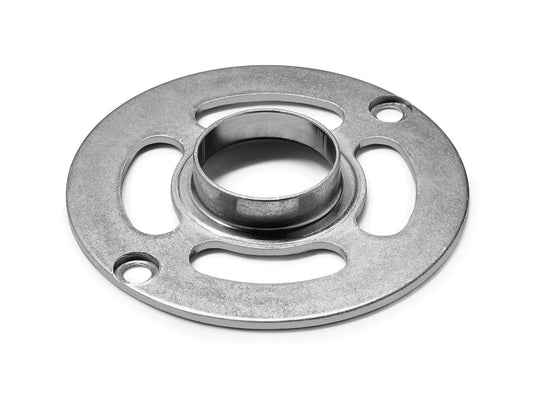

| 27 mm | OF 1010 | Universal | 27,00 mm | 24,00 mm | 486032 |
| 27,0 mm | OF 1400 | Universal | 27,00 mm | 24,00 mm | 492184 |
| 27,0 mm | OF 2200 | Universal | 27,00 mm | 24,00 mm | 494624 |
| 30 mm | OF 1010 | Universal | 30,00 mm | 27,00 mm | 486033 |
| 30,0 mm | OF 1400 | Universal | 30,00 mm | 27,00 mm | 492185 |
| 30,0 mm | OF 2200 | Universal | 30,00 mm | 27,00 mm | 494625 |
| 30,0/21 mm | OF 2200 | Sicherheits-Kopierring für lange Wendeplattenfräser | 30,00 mm | 27,00 mm | 497453 |
| 34,93 mm | OF 2200 | Universal, Zoll-Größe | 34,93 mm | 32,00 mm | 495342 |
| 40 mm | OF 1010 | Universal | 40,00 mm | 37,00 mm | 486034 |
| 40,0 mm | OF 1400 | Universal | 40,00 mm | 37,00 mm | 492186 |
| 40,0 mm | OF 2200 | Universal | 40,00 mm | 37,00 mm | 494626 |
| 3/8 Zoll | OF 1010 | Universal, Zoll-Größe | 3/8 Zoll | 1/4 Zoll | 578721 |
| 1/2 Zoll | OF 1010 | Universal, Zoll-Größe | 1/2 Zoll | 3/8 Zoll | 578722 |
| 5/8 Zoll | OF 1010 | Universal, Zoll-Größe | 5/8 Zoll | 1/2 Zoll | 578723 |
| 3/4 Zoll | OF 1010 | Universal, Zoll-Größe | 3/4 Zoll | 5/8 Zoll | 578724 |
| 1 Zoll | OF 1010 | Universal, Zoll-Größe | 1 Zoll | 7/8 Zoll | 578725 |
Wichtiger Hinweis zu Sonder- und VS-600-Varianten
Die Kopierringe sind nicht beliebig untereinander austauschbar. Es ist auf zwei Besonderheiten zu achten:
- VS-600-Varianten: Ringe mit der Verwendungsangabe VS 600 sind exakt auf bestimmte Schablonen des Verbindungssystems abgestimmt (z. B. SZ 14, SZO 14, SZ 20, SZO 20, FZ 6, FZ 10, DS 32). Sie sind für die jeweilige Verbindung zwingend erforderlich und ersetzen keinen Universal-Kopierring gleichen Durchmessers.
- KR-D 30,0/21,5 für OF 2200: Dieser extralange Sicherheits-Kopierring mit 21 mm Bauhöhe ist für den Einsatz der Wendeplattenfräser 497455 und 497456 zwingend erforderlich und kein gewöhnlicher Universal-Ring.
- Aufnahme: Ringe für OF 900/1000/1010 werden geschraubt und mit dem Zentrierdorn 492187 zentriert. Ringe für OF 1400 und OF 2200 sitzen werkzeuglos und selbstzentrierend in der konischen Aufnahme.
Anwendungsbereiche
- Abtasten von Frässchablonen für wiederholgenaue Konturen
- Fräsen von Fingerzinken mit den Schablonen FZ 6 und FZ 10 des VS 600
- Fräsen halbverdeckter Schwalbenschwanzverbindungen SZ 14 und SZ 20
- Fräsen offener Schwalbenschwanzverbindungen SZO 14 und SZO 20
- Dübellochreihen mit der Dübeleinheit DS 32 des VS 600
- Schablonenfräsen mit langen Wendeplattenfräsern an der OF 2200 (Sicherheits-Kopierring)
Vorteile auf einen Blick
- Breites Sortiment an metrischen und zölligen Durchmessern für alle gängigen Festool Oberfräsen
- Wiederholgenaue Ergebnisse beim Arbeiten mit Schablonen
- Werkzeugloser Wechsel an OF 1400 und OF 2200
- Exakte Zentrierung durch konische Aufnahme oder Zentrierdorn 492187
- Spezielle Ringe für das Festool Verbindungssystem VS 600
- Sicherheits-Kopierring für besonders lange Fräser an der OF 2200 verfügbar
Häufige Fragen (FAQ)
Welcher Kopierring passt zu welcher Festool Oberfräse?
Die Kopierringe sind modellspezifisch ausgelegt. Ringe der Reihe OF 1010 passen an OF 900, OF 1000, OF 1010, OF 1010 R und teilweise an die KF. Ringe für OF 1400 passen ausschließlich an die OF 1400, Ringe für OF 2200 ausschließlich an die OF 2200.
Wie wird der Ring-Durchmesser zum Fräser ausgewählt?
Der Innendurchmesser d des Kopierrings muss größer als der Fräser-Durchmesser sein. Die Festool Datenangaben nennen für jeden Ring den maximal nutzbaren Fräser-Durchmesser, etwa bis 12 mm beim 17-mm-Ring, bis 19 mm beim 24-mm-Ring oder bis 35 mm beim 40-mm-Ring.
Worin unterscheiden sich Universal- und VS-600-Kopierringe?
Universal-Kopierringe dienen dem freien Schablonenfräsen. VS-600-Kopierringe sind exakt auf bestimmte Schablonen des Festool Verbindungssystems VS 600 abgestimmt und für die jeweiligen Zinken- oder Dübelverbindungen zwingend erforderlich.

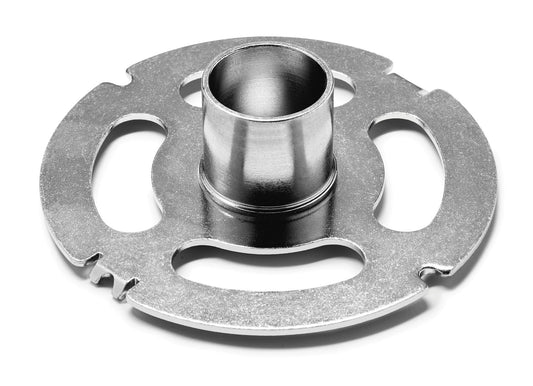

Wozu dient der Sicherheits-Kopierring KR-D 30,0/21,5?
Dieser extralange Kopierring mit 21 mm Bauhöhe ist für den Einsatz der Wendeplattenfräser 497455 und 497456 an der OF 2200 zwingend erforderlich und ersetzt keinen Standard-Ring gleicher Größe.
Wird der Zentrierdorn separat benötigt?
An OF 900, OF 1000, OF 1010 und OF 1010 R erfolgt die exakte Zentrierung der geschraubten Kopierringe mit dem Zentrierdorn 492187. An OF 1400 und OF 2200 sitzen die Ringe werkzeuglos und selbstzentrierend in der konischen Aufnahme.
Den passenden Festool Kopierring für die eigene Oberfräse jetzt im Shop bestellen.
